Этот летательный аппарат создавался для получения снимков максимальной точности, которую требуют для формирования карт в геодезии и других отраслях. Дроны Фантом других серий используются фотографами для своих целей.

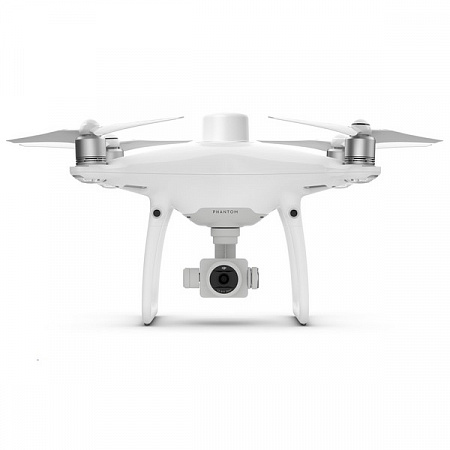

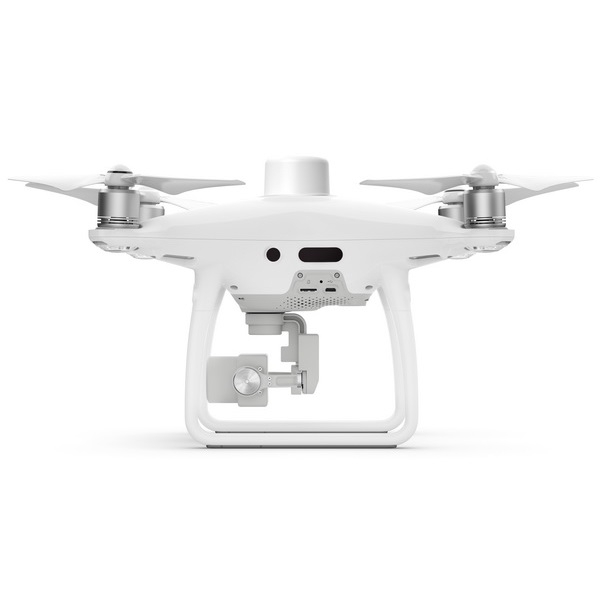

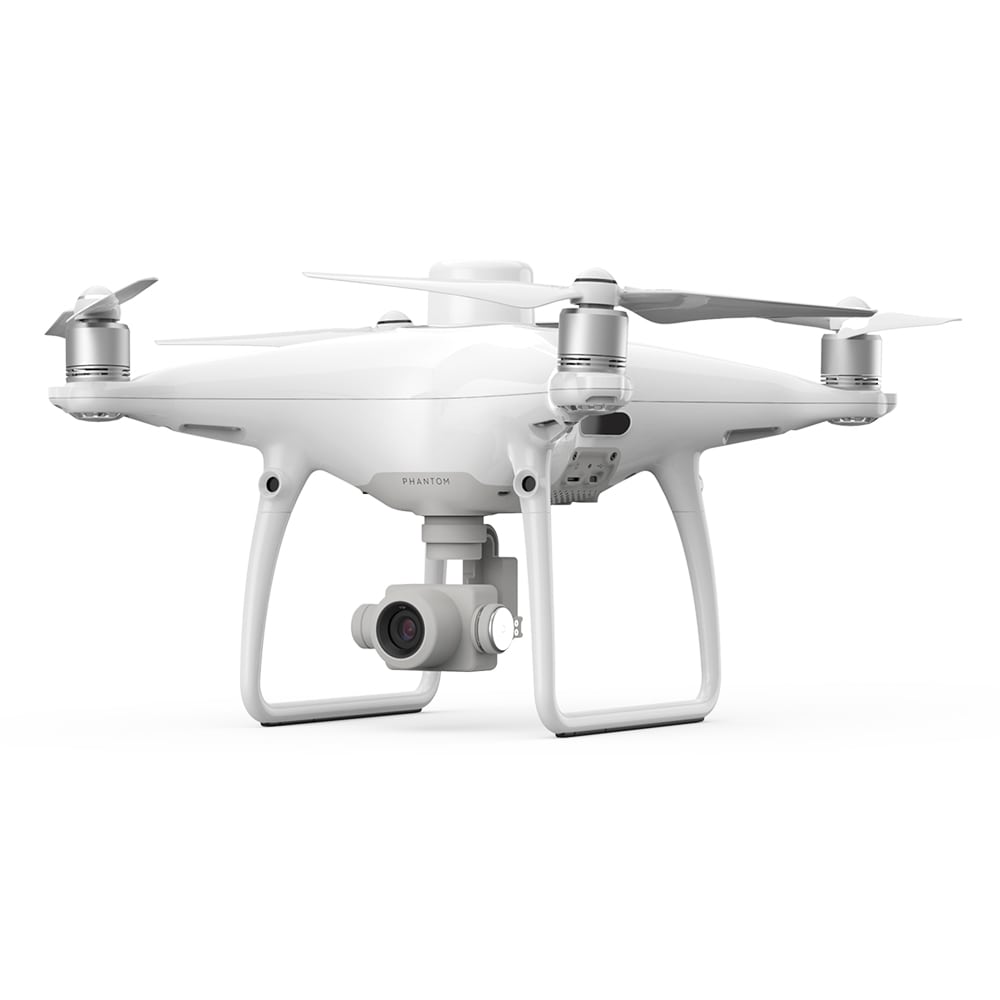

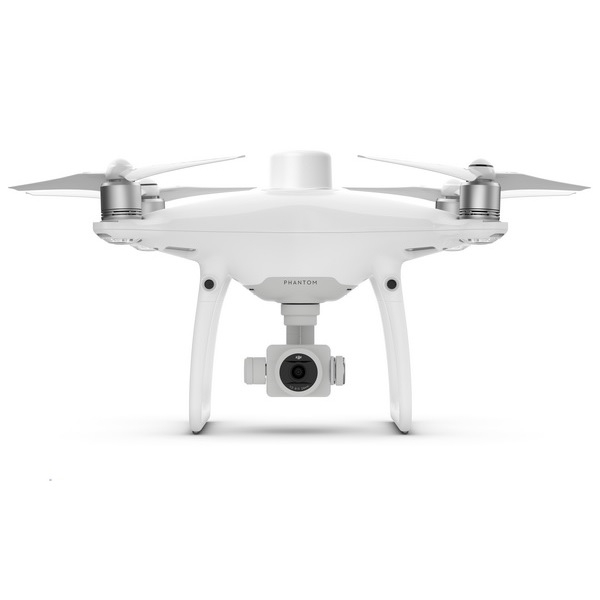

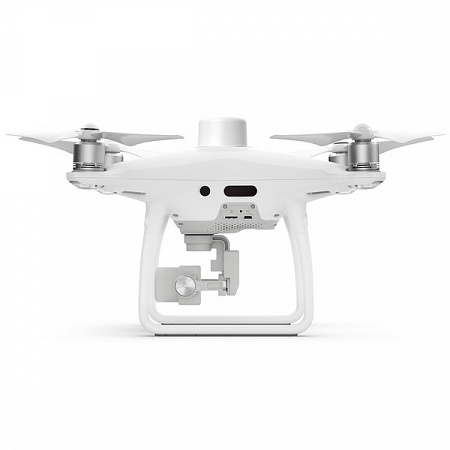

PHANTOM 4 RTK
Фантастический интеллект. Высокая точность.
Phantom 4 RTK – новое слово в картографии. Самый компактный и точный дрон DJI для создания карт, работающий на небольших высотах.
![](/upload/medialibrary/3cf/3cf58b47035b8653082c936ffa666b14.jpg)
![](/upload/medialibrary/798/7988a7138371f669e8dccf0a54a2d759.jpg)
Картография нового поколения
DJI полностью переосмыслила технологию дронов и достигла нового стандарта точности.
Phantom 4 RTK предоставляет данные с точностью до сантиметра с использованием небольшого количества точек маршрута.
-
Точность позиционирования в горизонтальной плоскости:
1 см+1 мд -
Точность позиционирования в вертикальной плоскости:
1,5 см+1 мд -
Абсолютная точность фотограмметрической модели в горизонтальной плоскости:
5 см*
(*При полете в солнечную погоду при высоте 100 м и наземном разрешении 2,74 см)
![](/upload/medialibrary/8bf/8bfe54f8635828e227f324af3133db36.jpg)
Позиционирование с точностью до сантиметра

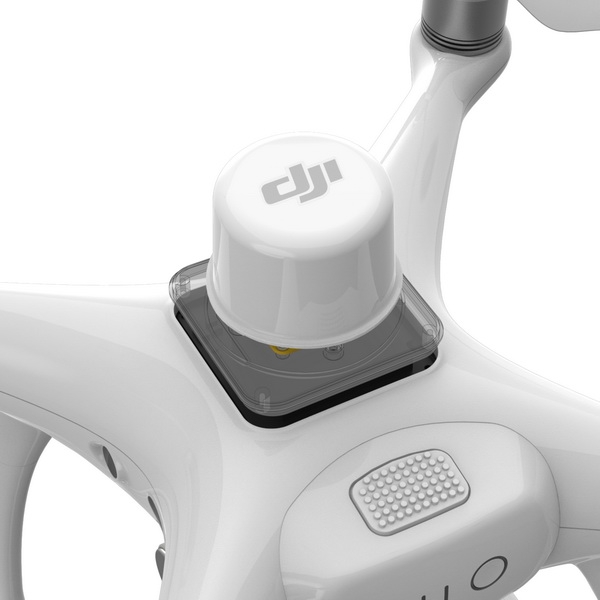

В Phantom 4 RTK встроен новый модуль RTK, который обеспечивает получение данных позиционирования в режиме реального времени с точностью до сантиметра и с минимальной абсолютной погрешностью метаданных изображения. Под приемником RTK расположен модуль спутниковых систем позиционирования, обеспечивающий стабильность полета в местности со слабым сигналом, например, в крупных городах. Совмещение этих двух модулей Phantom 4 RTK способствует оптимизации безопасности полета и получению точных данных для геодезии, картографии и инспекций.
Phantom 4 RTK легко внедрить в любой процесс, подсоединив систему позиционирования к мобильной станции D-RTK 2 при помощи модема 4G или WiFi, используя протокол NTRIP (сетевая передача RTCM через интернет). Система способна хранить полученные со спутника данные для последующей обработки кинематики.
![](/upload/medialibrary/76c/76c62ffaa6afbcffc0e34b645d463c3b.jpg)
Сбор точных данных с TimeSync
Для наиболее эффективного использования модулей позиционирования Phantom 4 RTK была создана cистема TimeSync. Она обеспечивает постоянную связь между полетным контроллером, камерой и модулем RTK. Кроме того, TimeSync использует самые точные метаданные каждого снимка и перемещает данные позиционирования в центр CMOS. Это оптимизирует результаты фотограмметрических методов и позволяет получить данные позиционирования с точностью до сантиметра.
![](/upload/medialibrary/72c/72c694026d28a53930f5482abd68f20b.jpg)
![](/upload/medialibrary/ab1/ab1b0b7ea018a8aca2490d75ac1421e9.jpg)
Точная система обработки изображений
Благодаря 1-дюймовой матрице CMOS качество снимков достигает 20 мегапикселей. Phantom 4 RTK оснащен механическим затвором, который предотвращает смазанность изображения при движении. Любая задача будет выполнена идеально, будь то картографирование или сбор данных. Благодаря высокому разрешению снимков Phantom 4 RTK достигает наземного разрешения в 2,74 см с высоты полета 100 м. С целью достижения максимальной точности, объектив каждого летательного аппарата Phantom 4 RTK проходит проходит процесс калибровки с измерением радиальной и тангенциальной дисторсии. Параметры искажения сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.

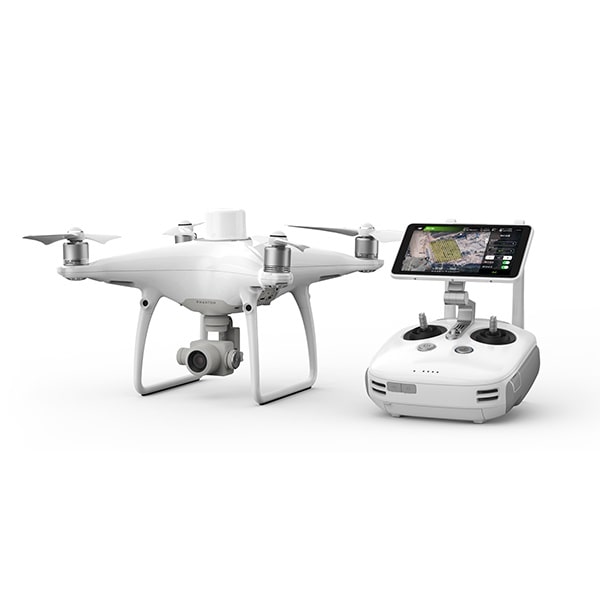

Приложение для составления маршрутов
Приложение GS RTK позволяет пилотам осуществлять управление Phantom 4 RTK в двух режимах: «Фотограмметрия» и «Полет по точкам». В них можно составить маршрут и одновременно регулировать степень наложения кадров, скорость, параметры камеры и т.д. в процессе картографирования или инспекции.
Приложение GS RTK имеет множество полезных функций для картографирования и инспекций. Файлы KLM, используемые для планирования полета, теперь можно загрузить прямо в приложение. Режим приоритета выдержки автоматически контролирует экспозицию на всех снимках. В случае возникновения неблагоприятных условий, например, сильного ветра, пилот получит предупреждение в приложении.
![](/upload/medialibrary/68d/68def76bfe84d69434b29bee95036a76.jpg)
Поддержка Mobile SDK
Phantom 4 RTK совместим с пакетом для разработчиков мобильных приложений от DJI (Mobile SDK) для легкой автоматизации и оптимизации летательного аппарата при помощи мобильного устройства.
![](/upload/medialibrary/651/651309adf58a50867cbd6bf95a20725a.jpg)
Система передачи OcuSync
Стабильный сигнал передачи изображений и видео HD на расстоянии до 7 км*, что особенно полезно для картографирования больших площадей.
*При выполнении стандарта FCC на открытом пространстве без помех. Максимальное значение дальности полета приведено для справки и зависит от мощности и стабильности радиосигнала. Дрон должен всегда находиться в поле зрения, кроме случаев, в которых разрешено летать за его пределами.
![](/upload/medialibrary/74a/74a8442586ecbec6368c5b046f2ecf6a.jpg)

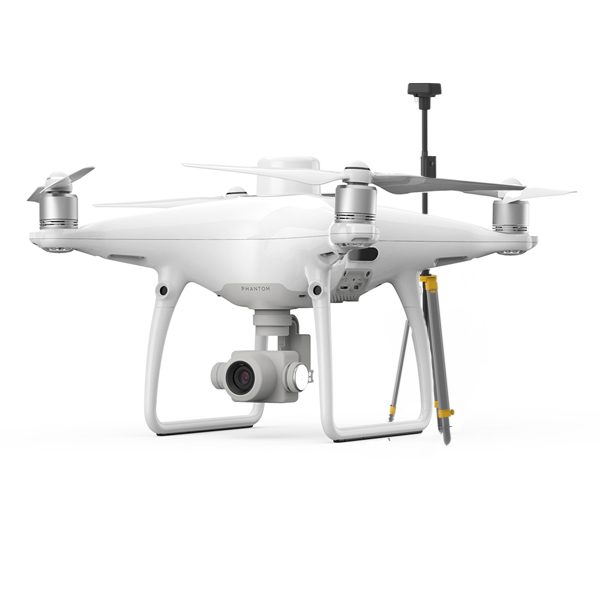

Совместимость с мобильной станцией D-RTK 2
Мобильная станция D-RTK 2 передает дифференциальный сигнал в Phantom 4 RTK в режиме реального времени, что позволяет получить точные данные при картографировании. Мобильная станция и система передачи OcuSync 2.0 позволяют Phantom 4 RTK получать данные с точностью до сантиметра в любых условиях.
![](/upload/medialibrary/320/3206bb50bf0350c483b75b3dda0db434.jpg)
Начните составлять карты прямо сейчас!
Приложение GS RTK и легкий способ сбора данных (сеть RTK или мобильная станция D-RTK 2) – все что нужно пилоту для выполнения задач из области геодезии, картографии и инспекций.
![](/upload/medialibrary/2d4/2d408cd1950c593003f6ea68cdb23af5.jpg)
D-RTK 2 ВЫСОКОТОЧНАЯ МОБИЛЬНАЯ СТАНЦИЯ GNSS
ОПТИМАЛЬНАЯ ТОЧНОСТЬ. МАКСИМАЛЬНАЯ НАДЕЖНОСТЬ.
Мобильная станция D-RTK 2 представляет собой усовершенствованный высокоточный приемник GNSS, который поддерживает все основные спутниковые навигационные системы, обеспечивая относительные поправки в реальном времени, которые создают данные позиционирования на сантиметровом уровне для повышения относительной точности.
![](/upload/medialibrary/293/293418c34c889fba9e1237debae39cae.jpg)
![](/upload/medialibrary/534/5341dd80e27572b4157e2338e6821177.jpg)
Позиционирование на сантиметровом уровне
Мобильная станция D-RTK 2 полностью поддерживает сигналы GPS, ГЛОНАСС, Beidou и GALILEO. Легкая и быстрая настройка, мобильной станции D-RTK 2 обеспечивает дифференциальные данные в реальном времени для беспилотных летательных аппаратов для достижения точности позиционирования на сантиметровом уровне.
Встроенная антенна с высоким коэффициентом усиления гарантирует лучший прием сигналов от большего количества спутников даже при наличии препятствий.
![](/upload/medialibrary/8b2/8b288964303d9310c7f575d5be4c5c60.jpg)
Оставайтесь на связи для любой задачи
Мобильная станция D-RTK 2 поддерживает связь через 4G, OcuSync, WiFi и LAN, обеспечивая бесперебойную и стабильную передачу данных в любом сценарии приложения. До 5 пультов дистанционного управления* можно одновременно подключить к мобильной станции D-RTK 2. Это позволяет скоординировать операции с участием нескольких дронов, что значительно повышает эффективность.
* Стандартные дистанционные контроллеры MG-1P и Phantom 4 RTK.
Долговечность, которой вы можете доверять
Обладая защитой от проникновения на уровне IP67 и легким корпусом из углеродного волокна, мобильная станция D-RTK 2 является ультрапортативной и подходит для любой задачи, независимо от ее сложности. Встроенные IMU контролируют движения и откалибруют датчики наклона, чтобы предупредить оператора о любых отклонениях во время миссии, минимизируя риски.
![](/upload/medialibrary/a10/a105dbec5bb29abf555ee6453ba45c35.jpg)
Комплексное решение
Мобильная станция D-RTK 2 совместима с Phantom 4 RTK и MG-1P RTK. Он может использоваться как постоянно действующая опорная станция (CORS), которая обеспечивает высокоточные данные позиционирования в диапазоне охвата базовой станции, что делает ее идеальным инструментом для съемки, воздушных осмотров, сельского хозяйства и других применений.
