Сочетание DJI Phantom 4 RTK и обработки с помощью Pix4D — важный прорыв в фотограмметрии и картографировании с помощью дронов.
Когда дело доходит до беспилотных летательных аппаратов, мы привыкли видеть хоть и быстрый, но поэтапно развивающийся технологический прогресс. Новая камера. Увеличение времени автономной работы. Однако, DJI Phantom 4 RTK сделал не маленький шажок — а целый скачок вперёд. Совершенно другой способ работы. Он поддерживается Pix4D полностью: можно вести обработку как на настольных компьютерах, так и в облаке.

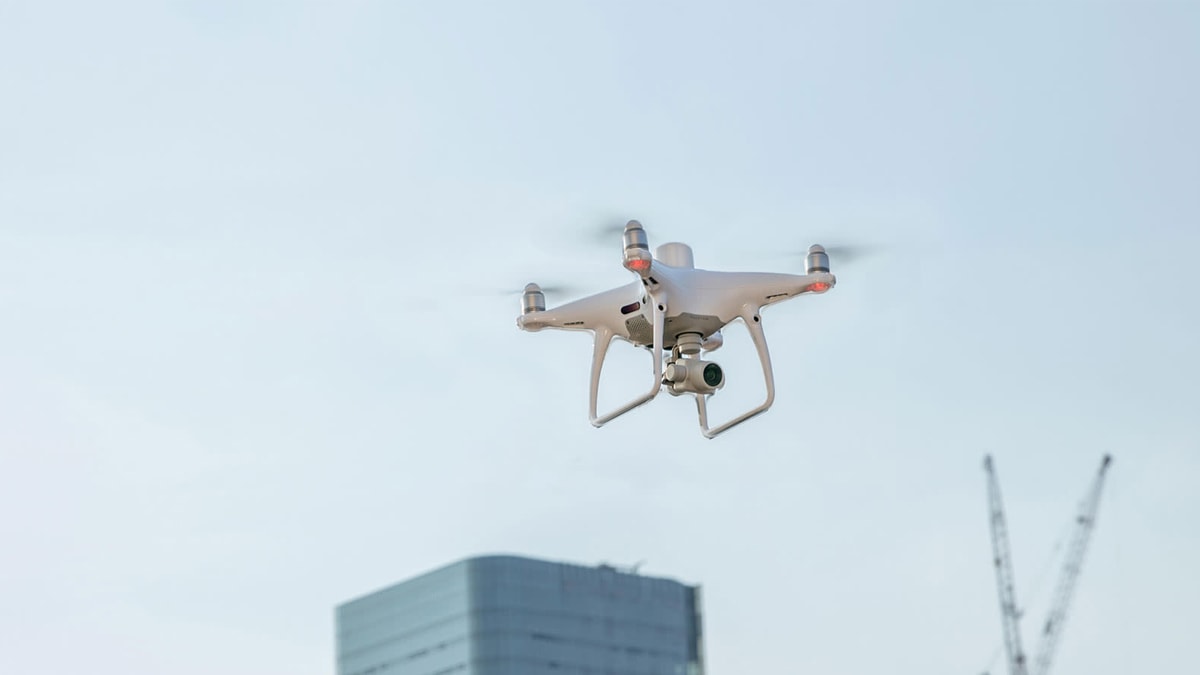

DJI Phantom 4 RTK выглядит как стандартный квадрокоптер. Но благодаря внедрению автоматики для совершенствования точности это действительно огромный шаг вперед для геодезистов и всех, кто занимается беспилотным картографированием.
RTK некоторое время применялась только на беспилотниках с неподвижным крылом (умельцы сами добавляли PPK или создавали собственный дрон с RTK). Последняя же разработка от DJI — первый беспилотный квадрокоптер с RTK по доступной цене.
Что такое RTK?
RTK обеспечивает кинематические поправки в реальном времени для дифференциальной обработки сигналов спутниковой навигационной системы (GNSS). Приемник GNSS поддерживает данный вид коррекции.
Для DJI Phantom 4 RTK доступна и физическая базовая станция (предлагается DJI), и виртуальная. К ней можно подключиться по сети GSM (мобильный интернет, например, 4G). Положение камеры рассчитывается в режиме реального времени, а изображения можно снять с точностью до нескольких сантиметров. Это сокращает время обработки и приводит к более точным результатам.
Phantom 4 RTK. Обработка с помощью Pix4D
Изображения с Phantom 4 RTK можно обрабатывать любым инструментом от Pix4D. Отслеживайте ход работ на строительной площадке в Pix4Dbim или создайте точную ортомозаику в Pix4Dmapper.
20-мегапиксельная камера делает качественные снимки. Соответственно, на выходе мы получаем точную карту.
RTK точно учитывает положение каждого снимка в пространстве, сокращая время обработки и обеспечивая высокое качество на выходе. Последний релиз программного обеспечения благодаря точной геолокации может сэкономить до 40% времени при обработке больших наборов данных.
Майкл Катфилд, руководитель команды геодезистов Northern Express Group, участвовал в распаковке нового Phantom 4 RTK и запустил его, чтобы проверить результаты. Майкл и команда обрабатывают данные в Pix4Dmapper. Они обнаружили, что Phantom 4 RTK показал результаты со среднеквадратичной погрешностью в пределах всего 1,6 см по оси X, 1,8 см по оси Y и 4 см по оси Z.
