        Видеограмметрия: революция в геодезических работах в строительстве

        Компания «Isachsen» сообщает о достижении 75%-ной эффективности геодезических работ на строительном объекте благодаря использованию смартфонов и дронов.
        Заказать проект
        Задать вопрос

        Описание

        Расположенная в Норвегии компания Isachsen (дочерняя компания BetonmastHæhre) является лидером в области высокотехнологичного строительства, активно используя в своей работе беспилотники и спутниковое оборудование в целях повышения эффективности и производительности, а также улучшения процесса коммуникации. Именно поэтому, признав, что текущий уровень эффективности наблюдения за геодезическими работами и контроля качества далёк от идеального, руководство компании обратилось за помощью к информационным технологиям.

        Необходимость комплексных отчётов для того, чтобы придерживаться утверждённого графика, дизайна и сметы проектов

        Проблемы возникли, когда экспертная группа геодезической компании стала разрываться между проектами, проверяя соответствие фактически сделанной работы проектным спецификациям, в частности, на этапе земляных работ и работ на строительной площадке. Их измерения и последующие отчёты были принципиально важны для соблюдения графика и бюджета проекта, а также получения оплаты за выполненные работы. Кроме того, эти отчёты могу оказаться полезными при обсуждении хода работ и судебных разбирательствах с клиентами.

        Геодезист и оператор дронов в компании Isachsen Трюгве Алмквист говорит: «На протяжении всех этапов проекта рабочие бригады просят геодезистов проверить соответствие проведённых земляных работ заданным параметрам. Нам требовался более эффективный способ визуализации, измерения и проверки фактических материалов, чтобы снизить нагрузку на геодезистов и повысить эффективность их работы».

        Около шести месяцев назад компания Isachsen нашла решение, основанное на использовании телефона и программного обеспечения для фотограмметрии Pix4D. Этот подход позволяет операторам на объектах генерировать геодезические данные с помощью смартфона и продолжать работу, не дожидаясь прихода геодезиста и составления отчёта о ходе проекта.

        Видео-обзор геодезических работ: интеллектуальный и экономически эффективный рабочий процесс, позволяющий получить данные геодезического класса за считанные минуты

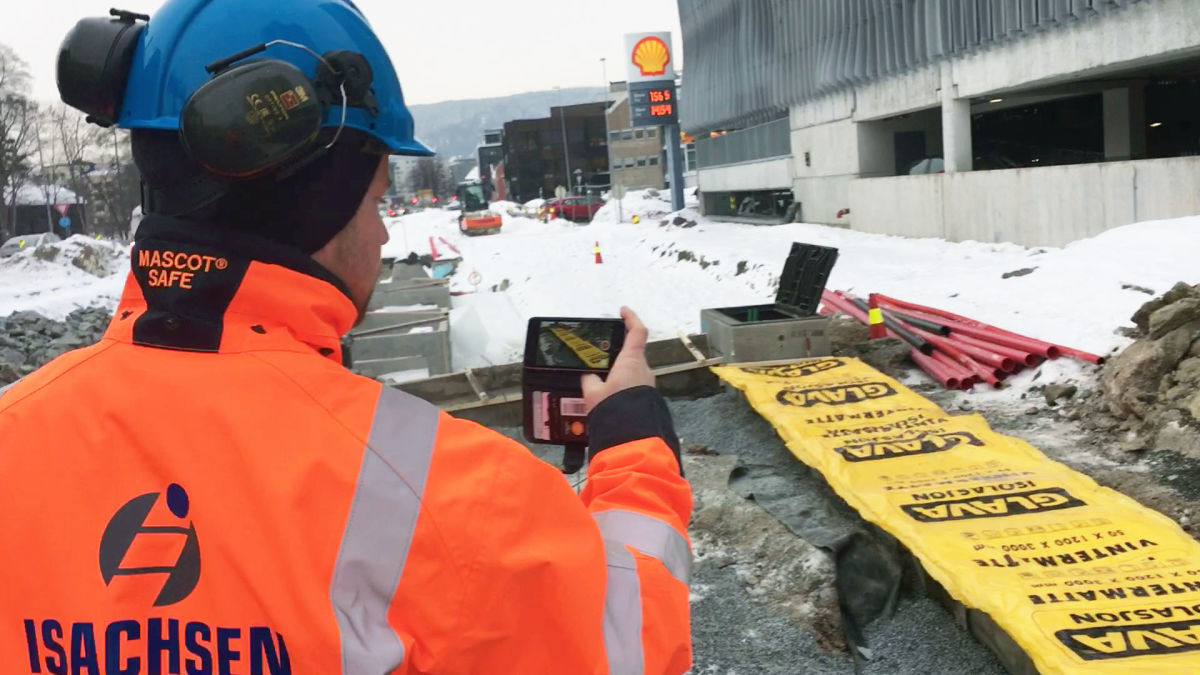

        Геодезические работы, основанные на использовании телефона, это простое, быстрое и точное решение проблемы. По мере выполнения текущих задач (например, рытья ямы или прокладки трубы) строительная бригада наносит 4-5 красных меток вокруг места, где работа была завершена, для последующего измерения и документирования.

        После этого оператор отмечает положение каждой метки с помощью системы GPS, установленной в экскаваторе. Эти отметки впоследствии используют в качестве опорных контрольных точек. А поскольку всё оборудование управляется дистанционно, главный геодезист имеет прямой доступ к результатам измерений прямо из офиса.

        Геодезисты компании Isachsen используют видеоматериалы для геодезической разведки

        Геодезисты компании Isachsen утверждают, что обработка видеоматериалов занимает очень мало времени, потому что речь идёт об относительно небольших файлах. Более того, использование смартфона гарантирует возможность проведения работ в любых погодных условиях, даже ночью при искусственном освещении от экскаватора.

        «Технику требуется примерно две минуты для того, чтобы провести видеосъёмку на строительной площадке, и четыре минуты для поиска контрольных точек с помощью системы GPS, установленной в экскаваторе. Обработка полученных материалов в офисе занимает 12-15 минут, это намного быстрее, чем если бы геодезисту пришлось добираться до объекта на транспорте. Но гораздо важнее то, что как только обработка видеоматериалов завершена, строительные бригады могут продолжать работу, вместо того, чтобы ждать, пока геодезист вернётся на объект».

        Алмквисту и другим геодезистам особенно нравится простота использования файлов. Каждый видеофайл содержит множество снимков, сделанных под разными углами, которые можно измерить и задокументировать. Он добавляет: «Мы находим «забытые» объекты, которые зачастую заметно увеличивают счета за выполненную работу».

        Бесшовные практики

        Компания Isachsen также внедрила метод проведения геодезических работ с помощью видеоприложения в телефоне/ Pix4Dbim в стандартный список высокотехнологичных операций. Как правило, строительная бригада Isachsen запускает один (из 25) дрон DJI Phantom 4 над объектом на протяжении всего проекта (в настоящее время компания участвует в работах на 95 открытых строительных площадках).

        После окончания сбора полученные данные привязывают к определённой местности и обрабатывают с помощью ​​программного обеспечения Pix4D для создания 3D топографического плана предстоящих работ. Этот план загружают через облако в картографическую систему экскаватора с установленной системой GPS, чтобы экскаватор мог запрограммировать систему для перехода к следующему этапу работ.

        После этого технический специалист проводит геодезические работы на объекте в соответствии с вышеупомянутой схемой. Зайдя в облачное хранилище, геодезист скачивает и обрабатывает данные вместе с отмеченными опорными контрольными точками. Конечный продукт с географической привязкой представляет собой 3D модель напоминающего технологию LiDAR облака точек сканирования (файл LAS), которую можно отправить бригадиру для проверки соответствия фактического состояния объекта утверждённым спецификациям.

        Устранение разногласий

        Использование дрона, телефона и Pix4Dbim особенно эффективно в отношении поддержания постоянной связи с заказчиком, поскольку позволяет строительной бригаде постоянно информировать клиента о ходе работ и исключает возможность возникновения разногласий.

        В случае появления претензий, спор может быть урегулирован путём обращения к базе данных облачной платформы Pix4Dbim, которая позволяет всем участникам проекта узнать, что случилось в интересующий их день, или отслеживать текущие изменения.

        «Каждое задание задокументировано и его легко восстановить. Снимки получаются великолепные, и это настоящая находка, которую многие упускают из виду», - говорит Алмквист. «Мы используем этот метод [проведение геодезических работ с помощью телефона] около шести месяцев и уже наблюдаем огромные преимущества этого метода на некоторых объектах. У нас получается лучше контролировать ход работ, увеличивается производительность, растёт база данных, возникает меньше разногласий. Всё это приводит к экономии времени и снижению затрат».

        Менеджеры компании с радостью ответят на ваши вопросы, произведут расчет стоимости услуг и подготовят коммерческое предложение.
        Заказать проект

        Товары

        • Комментарии
        Загрузка комментариев...

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос

        Задать вопрос
        Назад к списку
        Решения
        Учебный центр
        Строительство
        Сельское хозяйство
        Транспорт
        Безопасность
        Промышленность и объекты инфраструктуры
        Геодезия и картография
        Лизинг
        Продукция
        Промышленные дроны
        Программное обеспечение
        Полезная нагрузка
        Средства защиты
        Потребительское оборудование
        Профессиональное оборудование
        Компания
        О компании
        Контакты
        Партнеры и клиенты
        Производители
        Документы
        Реквизиты
        Пресс-центр
        Блог
        Ответы на вопросы
        Доставка и оплата
        Подписка на рассылку
        +7 (495) 740-25-30
        Заказать звонок
        info@skymec.ru
        Москва, ул. Лужнецкая набережная 10аС4
        • YouTube
        Версия для печати
        Политика конфиденциальности
        © 2023 Все права защищены.
        0
        Заказать звонок
        Написать сообщение
        Ближайший офис
        Корзина

        Ваша корзина пуста

        Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
        В каталог
