Появление нового технологичного оборудования и повышение его производительности способствует расширению сферы применения технологии лазерного сканирования. Современное программные продукты позволяют в кратчайшие сроки собирать и обрабатывать огромные объемы информации в трехмерном виде лазерных облаков точек.
Система КРЕДО 3D СКАН позволяет автоматизировать задачи создания цифровой модели местности по облакам точек и сократить временные затраты на обработку информации.
Основные возможности программы:
- Импорт и экспорт облаков точек в форматах (LAS, LAZ) в виде текстовых файлов;
- Преобразование облаков точек между различными системами координат;
- Коррекция облака точек - пересчет высот точек из эллипсоидальных в нормальные;
- Работа с частью облака точек в одном проекте, предварительно вырезанном или выделенном;
- Объединение облаков точек одного проекта;
- Выделение рельефа;
- Автоматическое распознавание по облаку точек линий электропередачи;
- Автоматическое распознавание элементов дорожной инфраструктуры: столбиков дорожных знаков, сигнальных столбиков, бровок, подошв земляного полотна, кромки покрытия, бордюров и разметки;
- Автоматическое распознавание и классификация в соответствии с ГОСТ Р 52290-2004 дорожных знаков по фотоизображениям и облакам точек;
- Расчет индекса ровности IRI автомобильных дорог по данным облакам точек;
- Автоматизированный расчет и визуализация дефектов дороги;
- Автоматическое выделение бровок уступов карьеров;
- Возможность автоматического распознавания линейных объектов (стены, ограждения);
- Использование точек, координаты которых получены другими видами съемок, для анализа качества облаков точек, выделения рельефа и корректировки модели местности;
- Создание/Подготовка цифровой модели местности (рельефа и ситуации);
- Экспорт результатов в различные форматы: DXF, TopoXML (LandXML), MIF/MID и текстовые файлы с настройкой формата.
Подготовка исходных данных

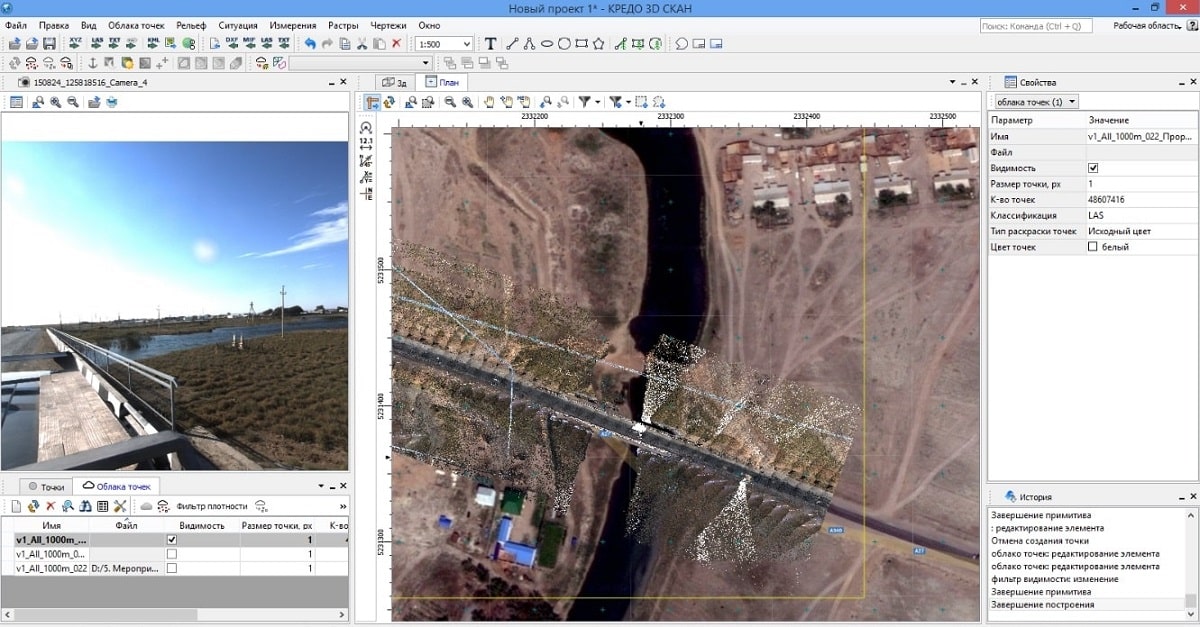

Пользователь начинает работу в программе КРЕДО 3D СКАН со сбора исходных данных. Информация по облаку точек представлена в текстовом (TXT) формате и в формате лазерного сканера (LAS). Присутствует возможность загружать изображения с геопространственной привязкой области, покрытую облаком точек. Пользователю доступно несколько режимов просмотра изображений: в отдельном окне, в режиме совмещенного просмотра в 3D-окне. А также, программное обеспечение КРЕДО 3D СКАН поддерживает работу с растровыми картами, планами и аэрофотоснимками разных форматов (CRF, BMP, TIFF, JPEG, PNG, TMD и др.).

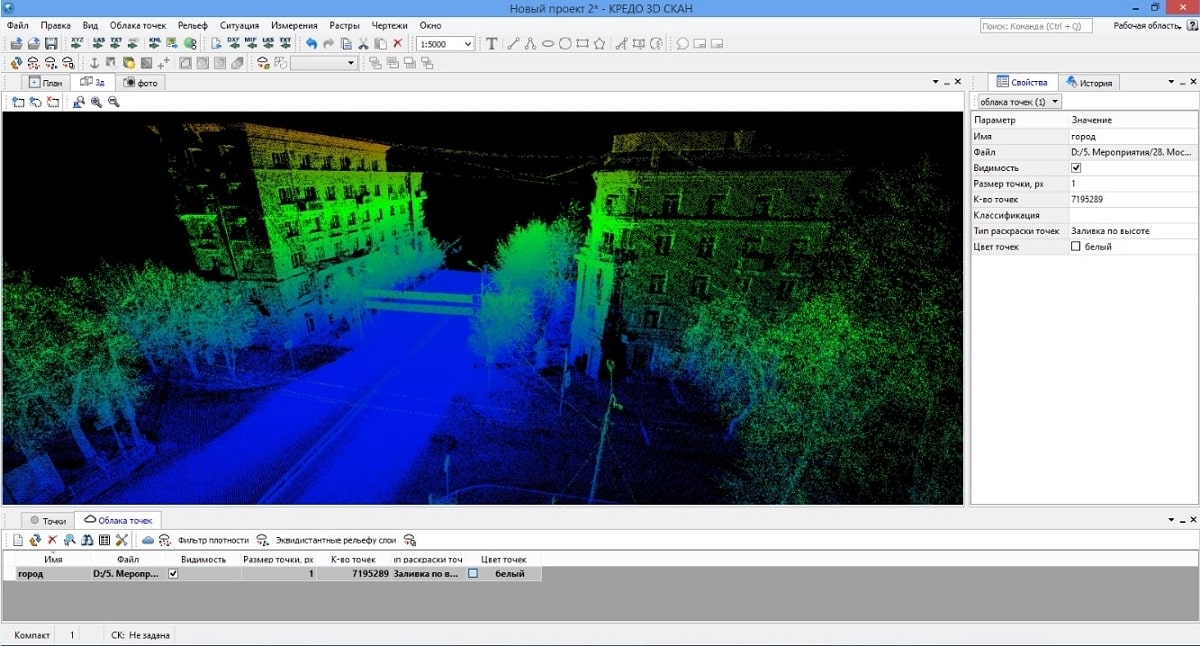

Работа с облаком точек в трехмерном виде
Перед импортом данных в программное обеспечение КРЕДО 3D СКАН все настройки проекта задаются в режиме одного окна. Доступна гибкая настройка параметров классификатора топографических объектов, выбор системы координат, выбор варианта отображения объектов на плоскости и единиц измерения. Также можно импортировать или экспортировать параметры в формате XML.
Создание и распознавание точечных и линейных объектов ситуации по облаку точек
Создание топографических объектов может выполняться вручную как в 2D, так и в 3D-окне. После выбора в облаке точек объекта ситуации открывается классификатор топографических объектов, в котором выбирается нужный объект. Объекты, создаваемые в 2D при наличии заданной модели рельефа, получают отметки профиля из модели. В качестве модели рельефа может использоваться облако точек с отфильтрованными нерельефными точками, триангуляционная поверхность или матрица высот.

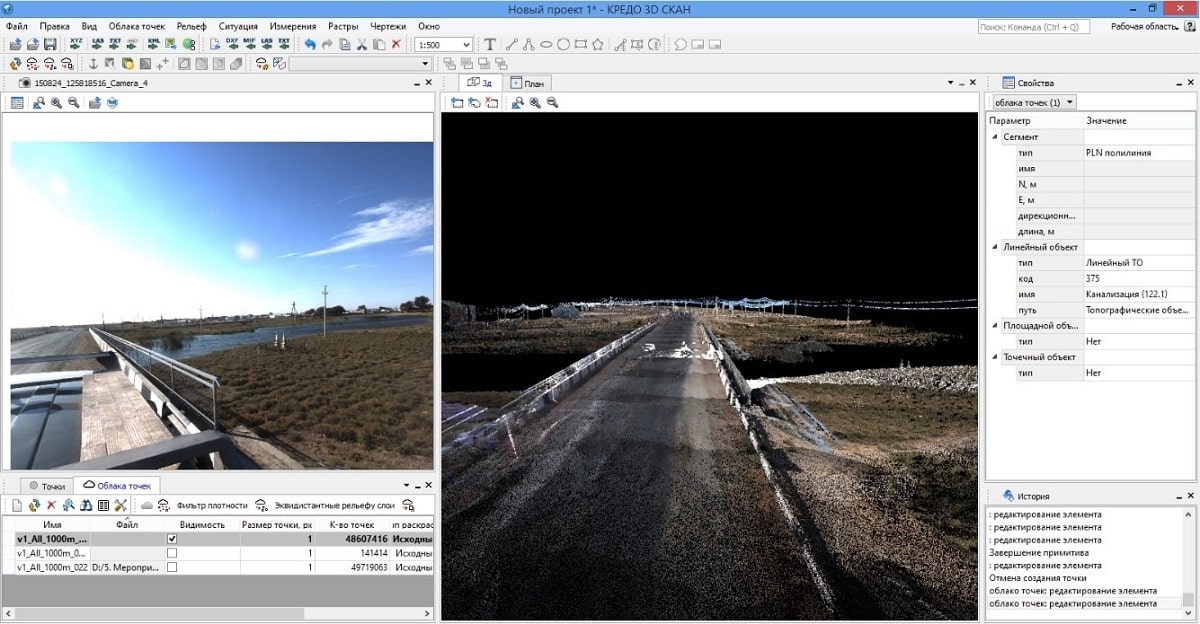

Окно 3D-вида и окно фотографий
Для удобной работы в 3D-окне воспользуйтесь параллельно открытым окном.
Распознавание элементов дорожной инфраструктуры
Реализованы автоматические методы создания модели по облаку точек. Присутствует возможность автоматического распознавания элементов дорожной инфраструктуры: разметки, столбов дорожных знаков, сигнальных столбиков.
Распознавание дорожных знаков
Распознавание и классификация дорожных знаков, с помощью каскадного детектора.

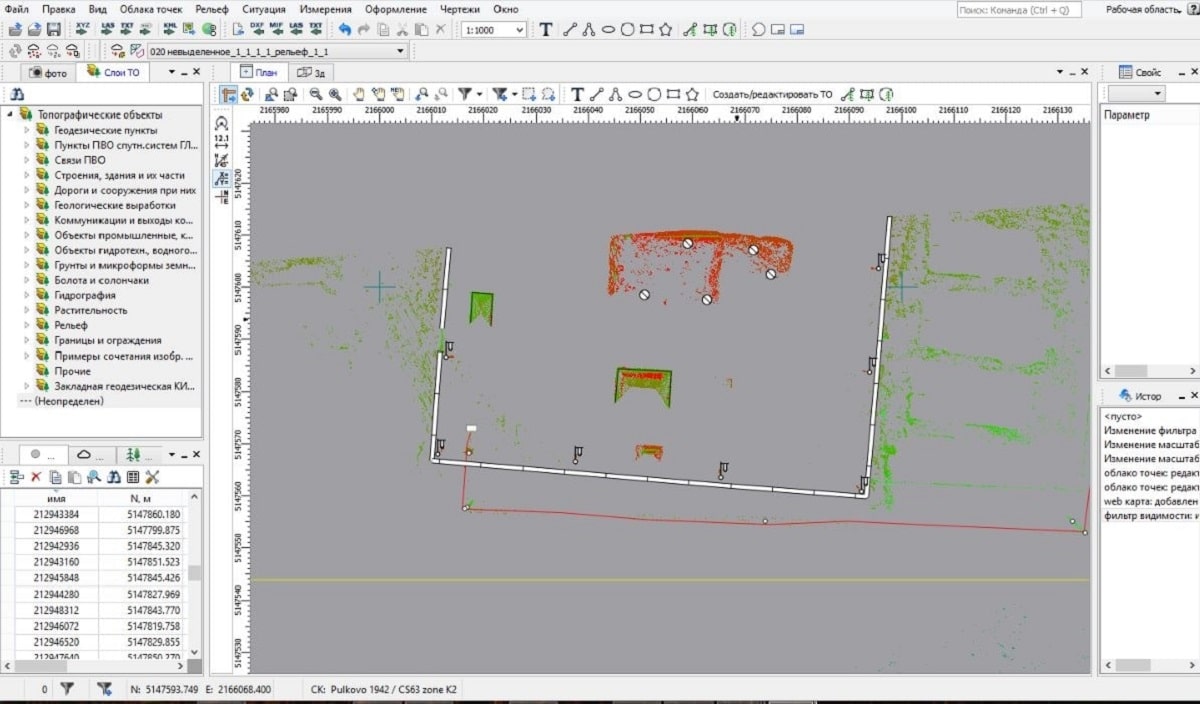

Отображение в окне 2D распознанных топографических объектов
Распознавание объектов возможно, как в 3D-окне, так и в 2D-окне.
Преобразование облака точек в цифровую модель рельефа
Программное обеспечение КРЕДО 3D СКАН позволяет в полуавтоматическом режиме создавать цифровую модель рельефа. Для этого следует:
- Выделить рельеф и выставить параметры, которые соответствуют данному типу местности. В результате будет создано облако точек, относящиеся только к рельефу местности.
- Сформировать матрицу высот по облаку точек, при необходимости ее интерполировать. Матрицы высот используют для оценки качества выделенного рельефа.
- Провести прореживание полученного облака точек в зависимости от требований к ЦМР. В результате, получится облако, содержащее количество точек, сопоставимое с числом пикетов при инструментальной топографической съемке.
- Преобразовать точки прореженного облака в точки модели рельефа.
- Построить поверхность, с помощью точек модели рельефа.
Также, можно использовать точки, полученные стандартными видами съемок для анализа качества сканирования, выделения рельефа и корректировки модели.
Автоматизированная векторизация уступов карьеров по облакам точек
В системе реализована методика автоматизированного поиска линий излома рельефа с созданием векторных структурных линий. Поиск осуществляется в несколько этапов, на каждом из них можно оценить качество работы алгоритма, а также, утвердить параметры для достижения наилучшего результата.
Создание чертежей, экспорт данных
Важной особенностью работы на любом объекте является подготовка чертежей. Выбирается область, покрываемая чертежом произвольной конфигурации или с заданным размером листа. Далее, чертеж отправляется на печать или сохраняется в файле.
Преимущества обработки данных лазерного сканирования
Программа КРЕДО 3D СКАН позволяет автоматизировать процесс обработки данных фотограмметрических и лазерных облаков точек для создания цифровой модели местности. Гибкий графический интерфейс обеспечивает максимальную производительность и качество конечного результата.
Системно-технические требования
Процессор: Intel Core i3 2.0 ГГц или совместимый (рекомендуется Intel Core i5 3,0 ГГц).
ОЗУ: не менее 8 ГБ (при работе с облаками точек до 50 млн допускается 4 Гб).
Жесткий диск: ЖМД с интерфейсом SATA3 (рекомендуется SSD для временной папки приложения и хранения текущих облаков точек).
Видеокарта: не хуже NVIDIA GeForce 400 series или AMD Radeon HD 5000 Series, с поддержкой OpenGL 4.0, объем видеопамяти 1024 МБ (рекомендуется 2048 МБ).
Операционная система: Microsoft Windows 7 x64 Edition Service Pack 1, Microsoft Windows 8.1 x64, Microsoft Windows 10 x64.
