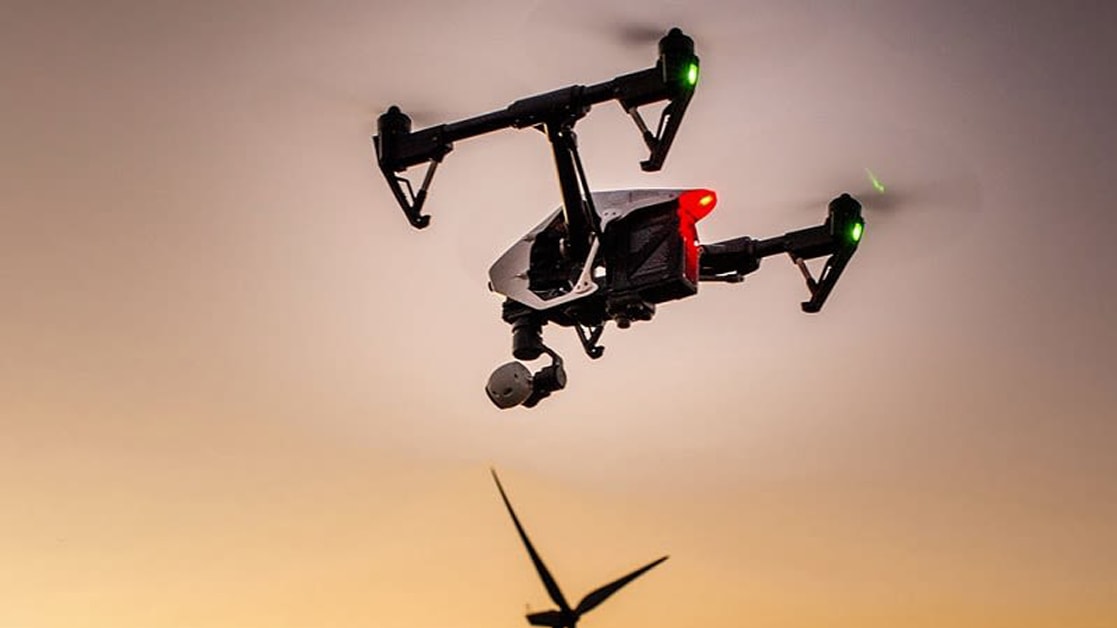

В данном случае речь пойдёт о проведении детального топографического исследования с помощью дронов на ветряной электростанции для подготовки технико-экономического обоснования и составления плана доступа к труднодоступной местности.
Aerial Vision – это компания, специализирующаяся на проведении топографической съёмки с помощью беспилотников. Она обладает богатым опытом работы в энергетической отрасли, поэтому ей было предложено провести инспекцию участка земли в Центральной Шотландии, на котором предполагается строительство ветряной электростанции.
Ожидается, что ветряная электростанция будет состоять из 4 ветряных турбин высотой 125 м, вырабатывающих 13,2 МВт электроэнергии; этого достаточно для подачи питания в 6398 домов.
На вышеприведённом изображении представлено детальное топографическое исследование участка, выделенного зелёным цветом, необходимое для анализа в геоинформационной системе (GIS).
Карта сделана в низком разрешении в целях защиты интересов заказчика и соблюдения конфиденциальности в отношении местоположения участка.
Компании Aerial Vision было поручено провести детальную топографическую съёмку гряды и прилегающей к ней территории.
Информация о проекте
| Компания | Aerial Vision |
| Страна | Шотландия |
| Отрасль | Инспекция |
| Участники проекта | Aerial Vision , Geo-4D |
| Площадь проекта | 11 га |
| Количество фотографий | 181 |
| GSD | 2,6 см |
На участке расположена ледниковая гряда и старый карьер с крутыми отвесными стенами. Доступ возможен с северной стороны участка, а 4 турбины находятся к югу от гряды, поэтому доступ должен осуществляться прямо по гряде, при этом крутизну склонов и изгибы гряды необходимо тщательно контролировать, обращая особое внимание на массу и колёсную базу транспортных средств, перевозящих компоненты ветряных турбин.
Процесс картографирования
Поскольку площадь исследуемого участка невелика, и он находится недалеко от дороги, специалисты решили задействовать беспилотник. Границы участка были нанесены на карту с помощью DJI Phantom 3 и совместимой с ним системы управления полётом. Полётный план предусматривал подъём на высоту 60 м от вершины гряды, позволяя бортовой камере делать снимки со средним пространственным разрешением 2,6 см. Коридоры полёта проходили достаточно близко, чтобы коэффициент бокового перекрытия составил 70%, обеспечив высокоточное 3D моделирование и изображение.
Картографирование на основе фотографий
Консалтинговая и обучающая компания Geo-4D (Великобритании), работающая с данными фотограмметрии, обеспечила систему обработки изображений, использовав для этой цели Pix4Dmapper для создания точного 3D облака точек сканирования на основе полученных аэрофотоснимков. Собранные на объекте с помощью технологий GPS RTK данные использовались в качестве опорных контрольных точек (GCP) и обрабатывались с использованием специальной системы обработки изображений с точностью до 5 см по горизонтали и 10 см по вертикали.
На основании созданных топографических карт был выбран маршрут к западу от старого карьера, который отвечал всем необходимым критериям.
Были получены следующие результаты: цифровая модель поверхности (DSM), цифровая модель местности (DTM) (полученная путём удаления наземных объектов, включая деревья и здания) и ортомозаика с географической привязкой в формате RGB. По просьбе заказчика цифровые модели поверхности и местности были представлены в низком разрешении (1 м) и импортированы в программное обеспечение системы GIS вместе с ортомозаикой, чтобы команда разработчиков могла спланировать маршрут доступа.
Зачем нужно ПО Pix4Dmapper?
Фотограмметрия с помощью дронов даёт результаты, по своему качеству не уступающие технологии LiDAR, но за гораздо меньшую стоимость. При необходимости результаты анализа можно использовать для точного расчёта объёмов выемое и насыпей в Pix4Dmapper, а также экспортировать в программные пакеты GIS или САПР для расширенного пространственного анализа и/или профессионального построения диаграмм.
На основе этой модели было создано видео «прохождения» дроном заданного маршрута. Этот видеофайл в формате .mp4 можно просматривать на базе ПК, Mac, планшета, iOS и Android, которые идеально подходят для публичной демонстрации.
