Можно ли превратить снимки, которые первоначально предполагалось использовать исключительно для инспекции, в 3D модель с помощью Pix4Dmapper? Команда SkyDrones доказала, что это возможно.
Этот проект начался с проверки безопасности 104-летней трубы, которая является частью старой пивоварни и современного торгового центра, с помощью сделанных фотографий. Высота трубы составляет около 80 м, а беспилотники были использованы для получения фотографий максимально рентабельным и эффективным способом.
После ознакомления с проектом Cristo Redentor («Христос-Искупитель»), выполненным специалистами компании Pix4D в Бразилии, сотрудники SkyDrones решили обработать полученные изображения в Pix4Dmapper, чтобы убедиться в том, можно ли перевести их в 3D формат.
Информация о проекте
Компания | SkyDrones |
Страна | Бразилия |
Отрасль | Инспекция |
Площадь проекта | 3,7 акров |
Количество фотографий | 822 |
GSD | 2 см |
![](/upload/medialibrary/f12/f12fed35927b98ce10aa496be54cf91a.jpg)
Аэрофотосъёмка с помощью дрона

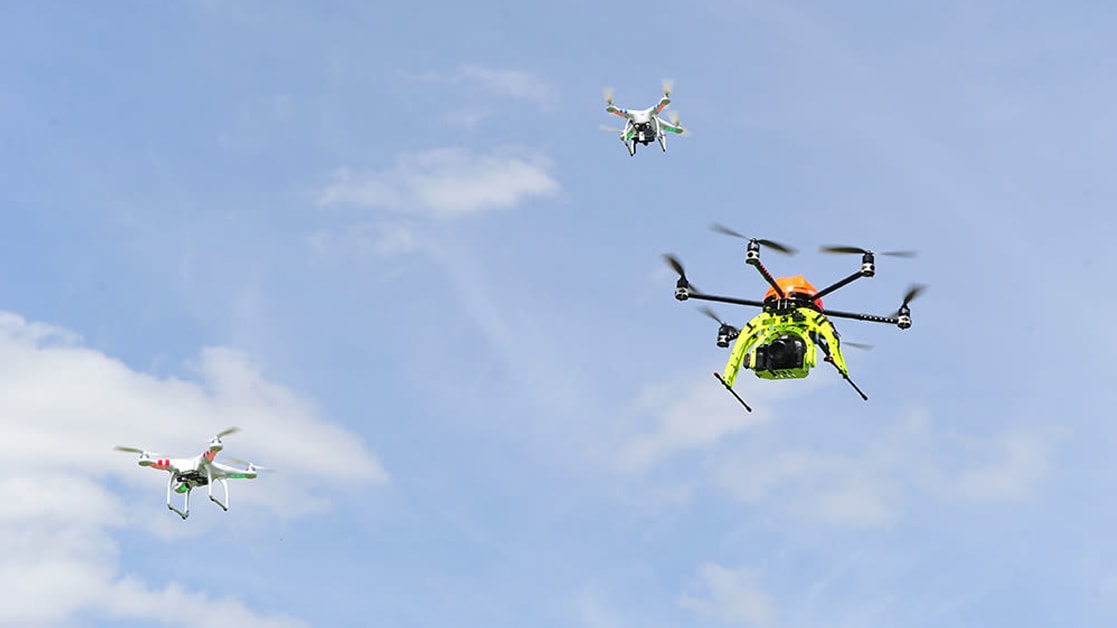

Чтобы сфотографировать трубу под всеми возможными углами, наклонные снимки были сделаны с помощью камеры GoPro Hero 3+, установленной на Skydrone Spyder и DJI Phantom, в восьми основных направлениях (восемь «граней» трубы) и сохранены в разных папках.
Объектив «рыбий глаз» обеспечивает более широкий обзор и максимальный охват территории. Всего было сделано более 800 фотографий с разрешением около 2 см/пиксель. Эта техника позволяет рассмотреть множество деталей, что делает её идеальным методом для проведения инспекций.
![](/upload/medialibrary/c40/c40dc9eebcdeab63b99982e5e4f8ec55.jpg)
«Мы получили поразительные результаты»
Ульф Богдава из компании SkyDrones сообщает: «Мы получили поразительные результаты». С помощью фотографий, сделанных во время инспекции трубы, и благодаря программному обеспечению Pix4D специалисты смогли реконструировать весь торговый центр в 3D формате.
«Когда мы показали первую 3D модель нашим инженерам, им очень понравилась идея проведения замеров и возможность навигации в 3D формате прямо из офиса; в данном случае компания находится в Сан-Паулу, то есть на расстоянии 1500 км от трубы!»
![](/upload/medialibrary/88a/88a24c155fbf9576dec14dabcd2e9a5d.jpg)
«Непревзойдённый результат»
Для такой инжиниринговой компании, как SkyDrones, основным преимуществом использования Pix4D является возможность удалённой оценки стоимости ремонта верхней части трубы, поскольку теперь сотрудники компании могут провести необходимые замеры, оставаясь в офисе.
Богдава делает вывод: «Сочетание миниатюрных БПЛА и Pix4Dmapper обеспечивает получение непревзойдённого результата по цене, времени и лёгкости выполнения работ. Используя эту технологию мы можем оперативно реконструировать 80-метровую трубу вместо того, чтобы ломать голову о том, как справиться с той же самой задачей с помощью технологии LiDAR!»
