        Картографирование действующего газоперерабатывающего завода для более полного понимания локализации объекта

        Картографирование действующего газоперерабатывающего завода для более полного понимания локализации объекта
        19 июня 2020
        Примеры использования

        Поставщик энергоуслуг провёл картографирование действующего газоперерабатывающего предприятия, чтобы создать актуальную карту в высоком разрешении для более полного понимания локализации объекта.

        Поставщик энергоуслуг Abacus Datagraphics провёл картографирование действующего газоперерабатывающего предприятия в Канаде с помощью беспилотного летательного аппарата и программного обеспечения для обработки изображений Pix4Dmapper, чтобы создать актуальную карту в высоком разрешении для более полного понимания локализации объекта, необходимого для работников предприятия.

        Информация о проекте

        Компания Abacus Datagraphics Ltd
        Страна Канада
        Отрасль Инспекция
        Участники проекта Кёртис Петткер
        Площадь проекта 80 акров
        Количество фотографий 326
        GSD 3,6 см

        Комплексная и актуальная карта

        Цель данного проекта состояла в проведении картографирования действующего газоперерабатывающего завода в Альберте (Канада) с помощью аэрофотоснимков в высоком разрешении для создания ортомозаики. Полученную ортомозаику наложили на чертёж, сделанный в ходе проведения геодезических работ, на котором были указаны все подземные сооружения; это позволило создать комплексную и актуальную карту предприятия.

        Остановив свой выбор на дроне с фиксированным крылом SenseFly eBee команда специалистов Abacus совершила один полёт, во время которого были сделаны 326 фотографий на территории площадью 80 акров примерно за 1 час. Поскольку маршрут дрона eBee пролегал над действующим газоперерабатывающим заводом, необходимо было соблюдать строгие правила безопасности: взлёт и посадка были выполнены за пределами фактической территории завода.

        8 опорных контрольных точек были заимствованы из отчёта о предыдущей инспекции завода, которая проводилась традиционным способом, хотя эти точки не учитывали перепад высот и были использованы только для уточнения измерений в горизонтальной плоскости.

        «Мы очень довольны результатом»

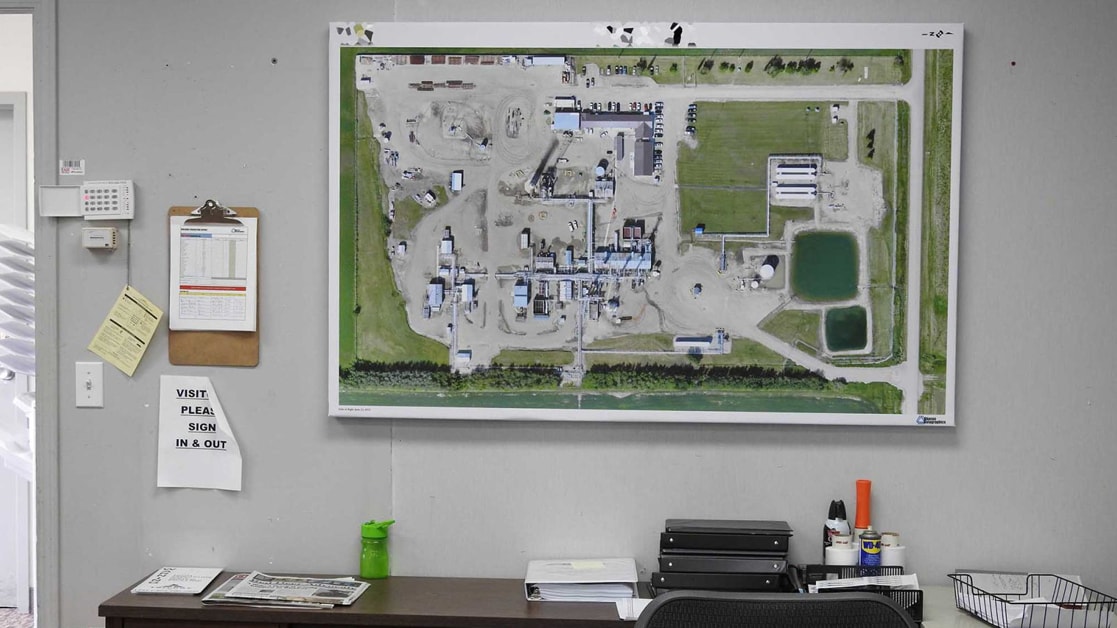

        Ортомозаика с географической привязкой всей территории газоперерабатывающего завода была создана с помощью последней версии Pix4Dmapper, 2.0.71. Специалисты получили очень хороший результат в высоком разрешении. В процессе создании ортомозаики потребовалость ручное редактирование, потому что во время съёмки кадры получились немного размытыми, с «призрачным» эффектом из-за движения транспортных средств. Кроме того, полёт проводился вечером, поэтому на снимках оказалось много движущихся теней, которые привели к появлению многочисленных длинных теней на ортомозаике.

        Визуализация подземных сооружений

        До внедрения БПЛА единственным способом получения ортомозаики для целей данного проекта было приобретение аэрофотоснимков или обработанных изображений со спутника, которые, как правило, были уже не актуальны и имели низкое разрешение.

        «Такие результаты были слишком «мозаичными» и не обладали большой ценностью», - говорит Кёртис Петткер из Abacus Datagraphics. «Снимок в высоком разрешении наделяет карту подземных сооружений практической ценностью, позволяя операторам визуализировать местоположение подземных объектов».

        Начните сотрудничество с индивидуальной консультации по подбору инструментов и услуг.
        Заказать услугу

        Подписаться на
        рассылку

        Будьте в курсе последних новостей отрасли

        Подписаться
        • Комментарии
        Загрузка комментариев...
        Поделиться
        Назад к списку
        Решения
        Учебный центр
        Строительство
        Сельское хозяйство
        Транспорт
        Безопасность
        Промышленность и объекты инфраструктуры
        Геодезия и картография
        Продукция
        Промышленные дроны
        Программное обеспечение
        Полезная нагрузка
        Средства защиты
        Потребительское оборудование
        Профессиональное оборудование
        Зарядные станции
        Компания
        О компании
        Контакты
        Партнеры и клиенты
        Производители
        Документы
        Реквизиты
        Пресс-центр
        Блог
        Подписка на рассылку
        +7 (495) 740-25-30
        Заказать звонок
        info@skymec.ru
        Москва, ул. Лужнецкая набережная 10аС4
        • Instagram
        • YouTube
        Версия для печати
        Политика конфиденциальности
        © 2021 Все права защищены.
        0
        Заказать звонок
        Написать сообщение
        Ближайший офис
        Корзина

        Ваша корзина пуста

        Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
        В каталог
