По мере изменения климата меняются и береговые линии. Фотограмметрия может пролить свет на масштабы проблемы, давая местным жителям подготовиться к изменениям.

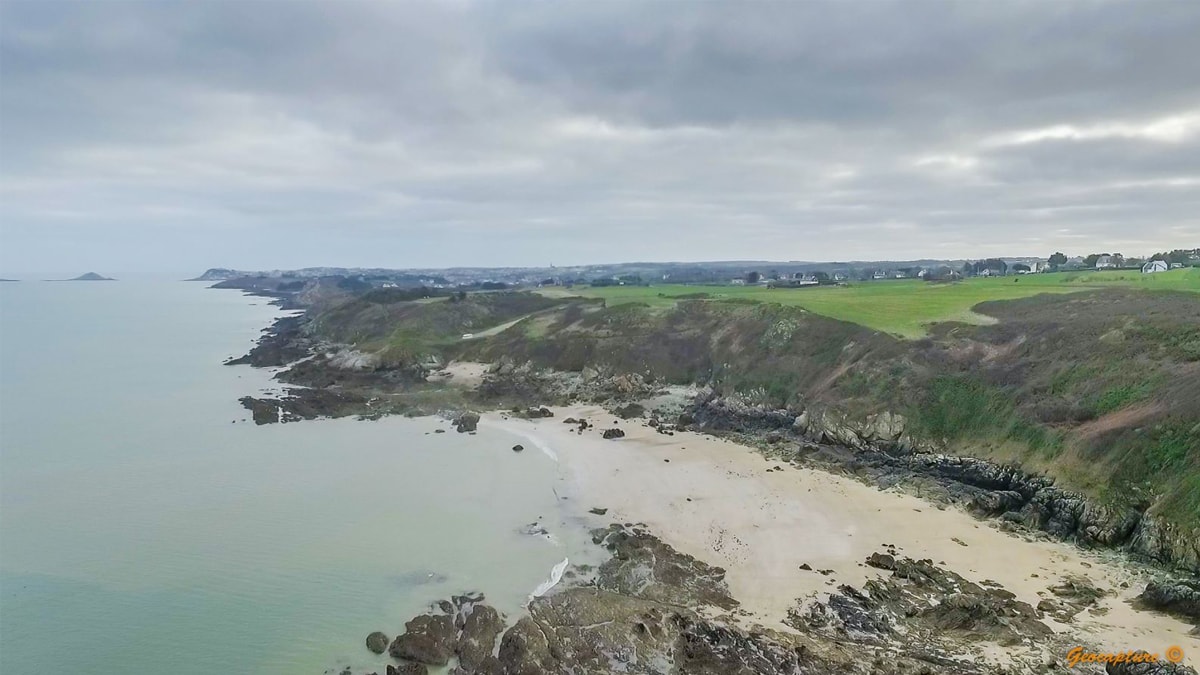

Песчаные пляжи Плангенуаля в Бретани на северо-западе Франции окружены скалами, мысы разделяют побережье на много естественных гаваней. Туристы собираются здесь, чтобы насладиться приятной погодой и потрясающим пейзажем. Бретань стала одним из самых посещаемых регионов Франции.
Но знаменитые берега уже не те.
Изменение климата приводит к учащению штормов с все более высокой интенсивностью, которые обрушиваются на побережье, смывая пляжи и приводя к обрушению скал в море.
Чтобы привлечь внимание к эрозии берегов и предоставить важную информацию властям, компания Geocapture из Дижона провела серию исследований береговой линии.
Информация о проекте
| Компания | Geocapture |
| Местоположение | Плангенуаль, Бретань, Франция |
| Оборудование |
Дрон Sensefly eBee DJI Phantom 3 Pro |
| Программное обеспечение |
Pix4Dmapper QGIS Облачная система сравнения данных |
| Отснятые изображения |
427-177 (первая местность) 250 (вторая местность) |
| Выходные данные | Ортомозаика, ЦММ и координатные облака |
| Разрешение снимка |
3,6 см (первая местность) 0,7 см (вторая местность) |
Обследование береговой линии было разделено на два самостоятельных этапа. Во-первых, компания обследовала участок для общего измерения береговой линии. Второй этап заключался в тщательном исследовании туристической пешеходной тропы, где могли произойти оползни.
Планирование беспилотных съемок
Моим офисом было побережье Бретани!восклицает основатель Geocapture и пилот дрона Хьюз Кальдереро.
Офис красивый, а вот дороги нет. Чтобы добраться до охраняемого объекта, ему пришлось идти пешком с 20 кг снаряжения, включая дроны, камеры и ноутбук.
Запуск дрона с дороги был не лучшей мыслью. Законодательство ограничивало дальность полета eBee всего до километра. Полет можно было выполнить только во время отлива, который давал некоторое время на съемку.
Основатель Geocapture и пилот дрона Хьюз Кальдереро
Поскольку штормы чаще случаются осенью и зимой, вызывая эрозию, Geocapture интересовалась отслеживанием только в эти месяцы. К тому же, туристов в это время меньше.
«Во Франции законодательство строго ограничивает полеты дронов», — объясняет Хьюз Кальдереро, — перед полетом я уведомил военные и административные органы, разместил знаки в этом районе, чтобы не ввести людей в замешательство».
Точные выводы
С помощью Sensefly eBee с первой площадки в общей сложности было снято 177 изображений.
«Тогда я не использовал RTK и даже опорные точки, — рассказывает Хьюз Кальдереро, — я вручную добавил точки привязки ко всем своим проектам и обнаружил, что Pix4Dmapper дает очень точные результаты».
Береговая линия Бретани в Pix4Dmapper
Обрабатывая снимки, Хьюз Кальдереро заметил, что скалы, на которых держалась дорожка для туристов, были опасно размыты, и решил, что нужно это внимательнее рассмотреть.
Для второго исследования он выбрал мультикоптер, что позволило более внимательно изучить скалу. Во втором исследовании было отснято 250 изображений с разрешением всего 0,7 см.
По часовой стрелке с верхнего левого угла: исходное изображение, которое наглядно показывало проблему; размытая скала; модель, обработанная в Pix4Dmapper
Отслеживание береговой эрозии
Хьюз Кальдереро освоил общедоступный ресурс Cloud Compare, предназначенный для сравнения координатных облаков ландшафта на протяжении времени и точного отслеживания динамики береговой эрозии.
Поскольку Pix4Dmapper позволяет пользователям выгружать данные разными способами, Хьюз Кальдереро мог выбрать любую другую программу.
Файлы Pix4Dmapper обрабатывались в программном обеспечении сторонних производителей с открытым исходным кодом и выгружались с помощью него
Эта информация была предоставлена местным органам управления, в том числе DDTM (Direction Départementale des Territoires et de la Mer / Департаментское управление по делам территорий и морским делам) и Conservatoire du Littoral (орган по защите береговой территории).
Целью проекта было отслеживание эрозии береговой линии.заявляет Хьюз Кальдереро.
Предоставление данных местным органам управления дает им возможность принимать более обоснованные решения о благосостоянии территории.
