С помощью дрона DJI Airframe и программного обеспечения Datugram3D вся красота культурных достопримечательностей была легко и точно перенесена на карту по небольшой стоимости в сравнении с традиционными методами.
| Партнер | Datumate |
| Направленность | Аэрофотосъемка, геодезические работы на культурных объектах |
| Решение | DJI S1000 с программным обеспечением DatuGram3D |
Когда власти Израиля решили открыть один из объектов наследия Иерусалима для общественности, прежде всего необходимо было нанести на карту объекты общей площадью 80 000 квадратных метров. Поскольку правительство считало эту задачу приоритетной, геодезической фирме нужно было провести картографирование всего за 90 дней, при этом предложение должно было вписаться в бюджет.
Компания, выигравшая тендер на картографирование местности, сравнила традиционные процессы с подходом на основе цифрового исследования объектов с помощью беспилотников, при котором применялись дроны DJI и программное обеспечение Datumate Datugram3D. Такой значительно более эффективный и экономически выгодный подход позволил вовремя завершить проект и обошелся в 7 раз дешевле, чем даже стоимость затрат на одни лишь тахеометры, и в 5 раз дешевле, чем при использовании лазерных 3D-сканеров.
Задача

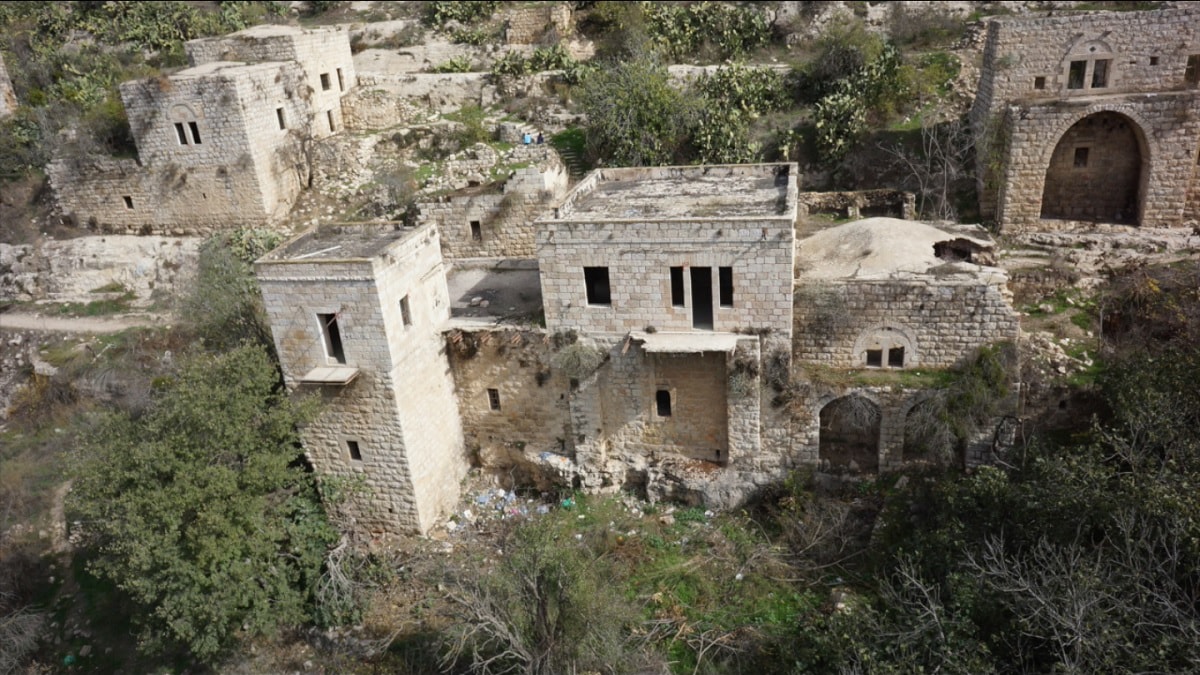

Когда израильские власти приняли решение освоить территорию многовековой деревни недалеко от Иерусалима, представляющей значительную историческую ценность для туризма, необходимо было сначала составить точную карту местности, чтобы иметь возможность восстановить ее в случае ущерба. Территория со склонами площадью 80 000 квадратных метров и 121 древнее здание на ней нужно было нанести на карту всего за 90 дней до открытия площадки. В том числе требовались векторные 3D-модели каждого здания и 2D-планы крыш и фасадов, а также топографическая карта всей территории в масштабе 1:00.
Топографическая карта САПР была одним из серии результатов, полученных после съемки
Решение
Были рассмотрены два традиционных решения — тахеометры и лазерное сканирование, но в конечном итоге их признали неподходящими по стоимости и временным затратам.
На фоне двух предыдущих вариантов выделялось цифровое исследование объектов с помощью беспилотников, при котором применяются дроны DJI и программное обеспечение для захвата и показа изображений от Datumate. Решение позволяло уложиться в срок и стоило одну седьмую и одну пятую стоимости двух традиционных решений соответственно.
Геодезическая фирма подготовила план, в ходе которого группа геодезистов должна была расставлять 10 контрольных точек с географической привязкой к зданиям в неделю, после чего был приглашен специалист по цифровому исследованию объектов с помощью дронов для захвата изображения каждого из зданий. После расстановки контрольных точек сравнили данные, полученные дронами, с измерениями, сделанными ранее на земле, благодаря чему была обеспечена достоверность данных.
Уже в офисе геодезического подразделения фирмы работник с помощью DatuGram3D осуществляет географическую привязку аэрофотоснимков для каждого здания, используя данные съемочных групп. Тем временем второй специалист создает фасады и строит 3D-модели с помощью программного обеспечения DatuGram3D и САПР.
После этого проекта DJI и Datumate еще сильнее укрепили свое партнерство, работая вместе над созданием полностью интегрированного межплоскостного решения для аэросъемки и картографии. В новом решении используется легкий в обращении дрон DJI Phantom 4, картографическое программное обеспечение DatuGram3D и новое программное обеспечение Datumate для планирования полета DatuFly, которое позволяет пользователям заранее планировать траекторию полета, а это значительно ускоряет процесс записи изображения.
Каждый день пилот дрона проводил на площадке в общей сложности 5 часов 15 минут, выполняя полеты в 15 этапов по 15 минут каждый, 1,5 часа было отведено на подготовку к полету и замену батареи. Благодаря DatuFly время, необходимое для подготовки к полету и замены батарей, будет существенно сокращено с помощью функции, которая распознает, когда батарея дрона разряжена, запоминает положение беспилотника относительно траектории полета и автоматически возобновляет съемку после замены батареи. В результате, проект становится еще более эффективным и экономически выгодным.
Программное обеспечение DatuGram3D, применявшееся при построении 3D-модели и непосредственного экспорта в AutoCAD
Результаты
Оценку местности с воздуха, а не наземными способами, посчитали на порядок более экономически целесообразной. Благодаря Datugram3D время, потраченное на последующую обработку фото-видео материалов, сократилось вдвое по сравнению с применением тахеометра, которое потребовало бы 150 человеко-дней. В то время как цифровое исследование объектов с помощью беспилотников все еще частично зависело от тахеометров, их понадобилось 8, а количество дней сократилось с 75 до лишь 50 дней применения.
Выиграв тендер на создание полной карты проекта с предложением 550 000 долл. США (стоимость составила всего 53 000 долл. США), фирма оправдала 1100% рентабельности инвестиций в проект.
Получено множество результатов Datugram3D осуществляет прямой вывод файла САПР, что позволяет получить следующие модели следующих типов:
Для зданий в отдельности:
- Векторная 3D-модель для AutoCAD.
- 2D-планы фасадов, в том числе ортофотоснимки.
- 2D-планы крыш.
Для всей площадки:
- Топографическая карта САПР.
- Различные 2D-сечения.
Векторные 3D-модели каждого здания создавались в AutoCAD
